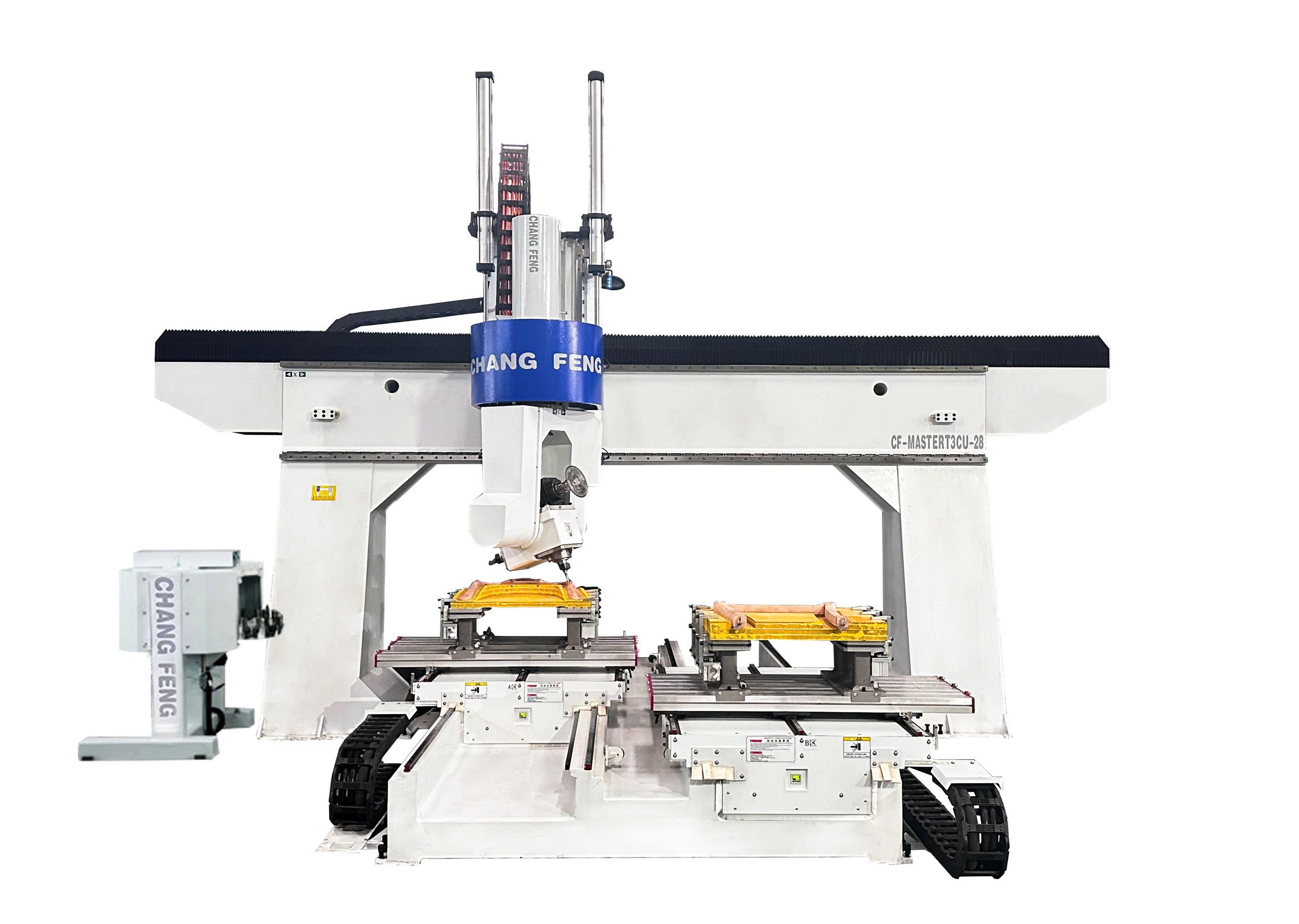

MÁY CNC 5 TRỤC THAY DAO TỰ ĐỘNG CF-MASTERT3CU-28 | MCB GỖ THƯỢNG NGUYÊN

Mã sp: CF-MASTERT3CU-28
Hãng Sản Xuất: CHANG FENG
Xuất Xứ: Trung Quốc
Tình Trạng : 100%
Bảo Hành: 12 Tháng

Chi tiết sản phẩm

🆕 THÔNG BÁO GIỚI THIỆU SẢN PHẨM MỚI – MÁY CNC 5 TRỤC CHANG FENG CF-MASTERT3CU-28

🔧 HIỆU: CHANG FENG
🌏 XUẤT XỨ: TRUNG QUỐC
📌 MODEL: CF-MASTERT3CU-28
🔍 PHIÊN BẢN 5 TRỤC – ĐA NĂNG – CHÍNH XÁC CAO – TỐI ƯU HIỆU SUẤT

💡 ĐẶC TÍNH KỸ THUẬT CHÍNH

Kích thước bàn làm việc: 1200mm × 1500mm
Số lượng bàn làm việc: 2 bàn độc lập (nạp/dỡ hàng đồng thời, thao tác nhanh chóng)
Khoảng cách giữa 2 cột: 3000mm
Truyền động trục X/Y/U: Thanh răng bánh răng mài nhập khẩu
Truyền động trục Z: Vít me bi chính xác

Tốc độ di chuyển nhanh:

Trục X/Y/Z/U: 60m/phút

Hành trình trục:

Trục X: 3600mm
Trục Y/U: 2300mm
Trục Z: 1250mm

Trục quay:

Trục A: Quay liên tục
Trục C: ±380°

Thông số nguồn & cơ học:

Điện áp làm việc: 380V – 3P – 50Hz
Công suất lắp đặt: 48KW
Kích thước lắp đặt: 5400 × 4050 × 3800mm
Trọng lượng máy: ~7 tấn
Kích thước tủ điện: 1200 × 600 × 1800mm
Áp suất khí nén: 6 bar
Môi trường hoạt động: 5°C – 40°C / Độ ẩm 30–95%

⚙️ CẤU HÌNH PHẦN CỨNG CAO CẤP

🔲 Hệ thống điều khiển CNC – OSAI (Ý)

Chu kỳ nội suy: 2ms
Hỗ trợ: 8 trục nội suy, tối đa 16 trục (8 Mechatrolink)
2 kênh độc lập
Tự động lưu trạng thái khi mất điện

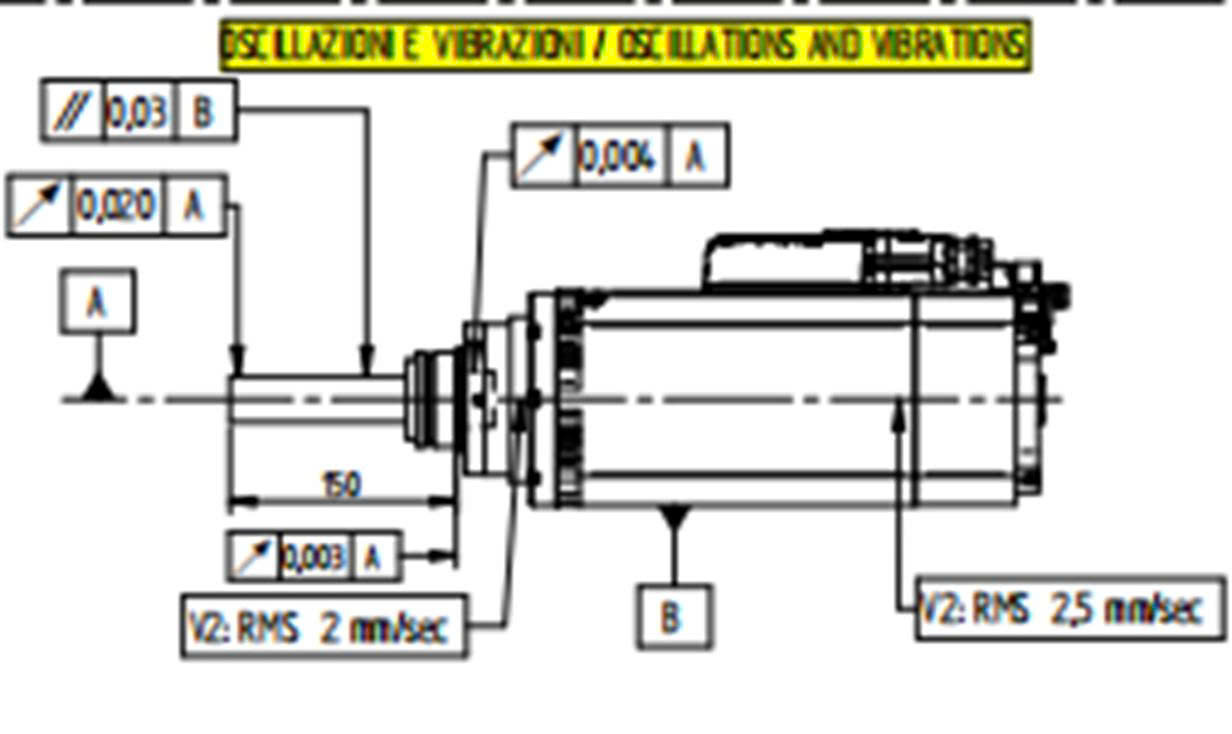

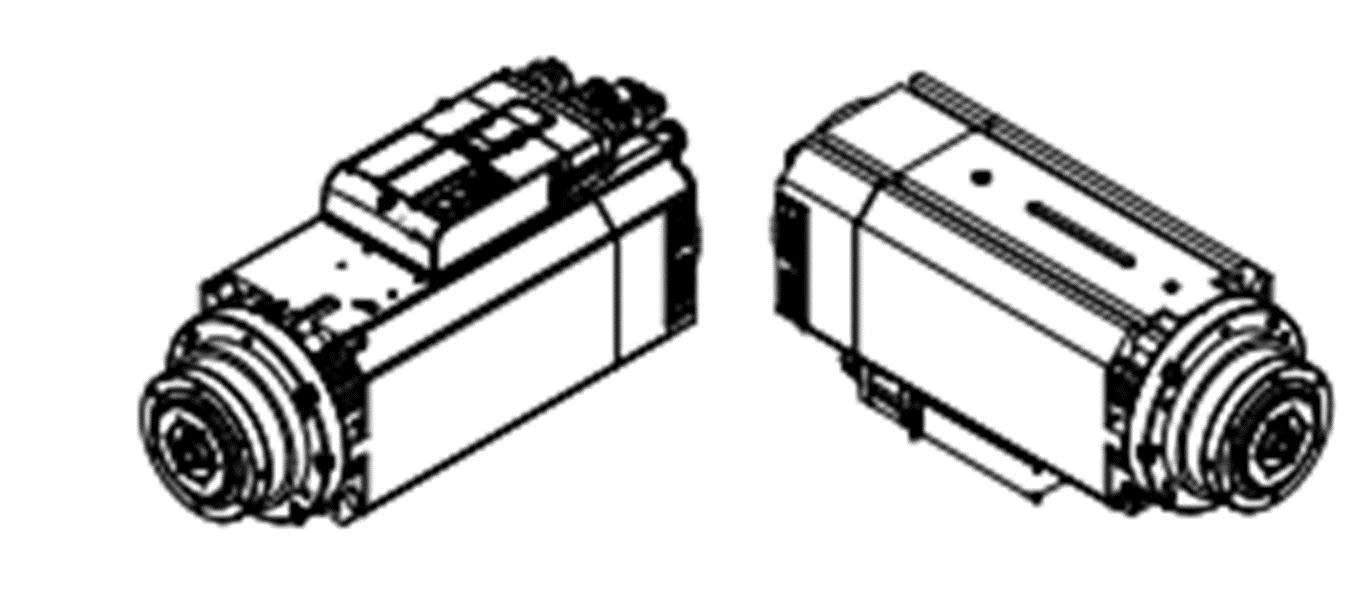

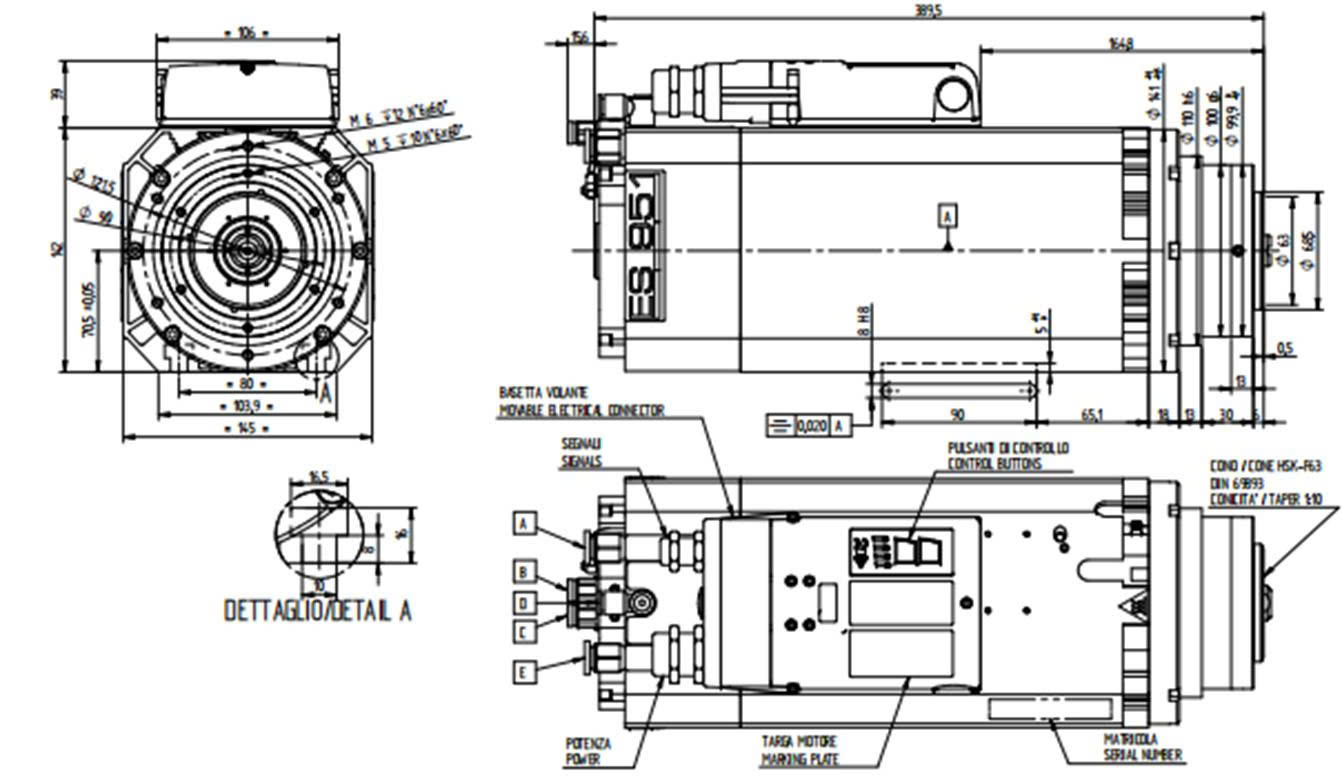

🌀 Trục chính HSD (Đài Loan)

Công suất: 14.4KW
Tốc độ: 0–24.000 vòng/phút (biến thiên vô cấp)
Chuẩn côn: HSK63F
Ổ bi gốm cao cấp nhập khẩu

🌀 Trục chính GMT (Đài Loan)

Số lượng: 2
Công suất: 9.5KW
Vòng bi gốm GMN (Đức)
Làm mát bằng khí, hỗ trợ dao định hình và lưỡi cưa
Đầu kẹp: 2 × ER40

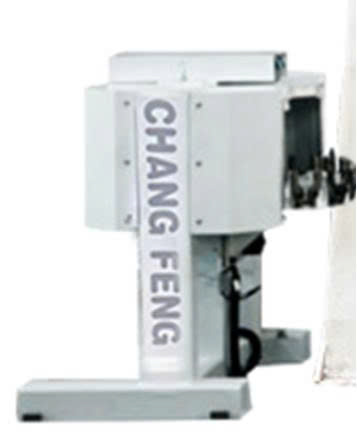

🧰 Hộp dao tự động – CHANG FENG

Tự động thay dao qua lập trình NC
Dung lượng tối đa: 9 dao
Cơ cấu servo điều khiển chính xác cao
Chuẩn tay cầm: HSK63F ER32

💻 Máy tính điều khiển – ThinkStation P368

CPU: Intel Core i5-12500
RAM: 8GB DDR4 / SSD: 256GB
HĐH: Windows 11 Home bản quyền
PSU: 300W, có quạt tản nhiệt kép

⚡ Hệ Servo – YASKAWA (Nhật Bản)

Động cơ không chổi than, tốc độ cao, không cần bảo trì
Ghi nhớ vị trí tự động khi tắt nguồn

🔌 Inverter – VEICHUAN (Trung Quốc)

15KW × 1 + 11KW × 2

🛢️ Hệ thống bôi trơn – PROTON (Trung Quốc)

Bôi trơn định lượng tự động theo thời gian

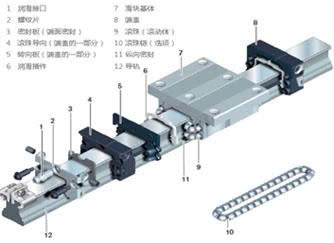

🧭 Ray trượt & vít me – HIWIN (Đài Loan)

Chịu tải 4 chiều, tự căn chỉnh, bôi trơn tự động
Vít me bi cấp mài, độ chính xác cao, có tải trước

💨 Bơm chân không – ORLEBA (Đài Loan)

2 bơm Shanggan 5.5HP (KVE160)

🔧 Pneumatic – AirTac (Đài Loan)

Van và thiết bị điều áp chính xác

⚙️ Hệ thống điện – SCHNEIDER (Pháp)

Công tắc, relay, Aptomat chất lượng cao, an toàn, bền bỉ

🔄 Trục quay – SUMITOMO (Nhật Bản)

Trục A & C: điều khiển servo kép, dẫn động chính xác
Bộ giảm tốc Cycloid chống sốc, rơ thấp
Hỗ trợ nội suy và điều khiển vị trí liên tục chính xác

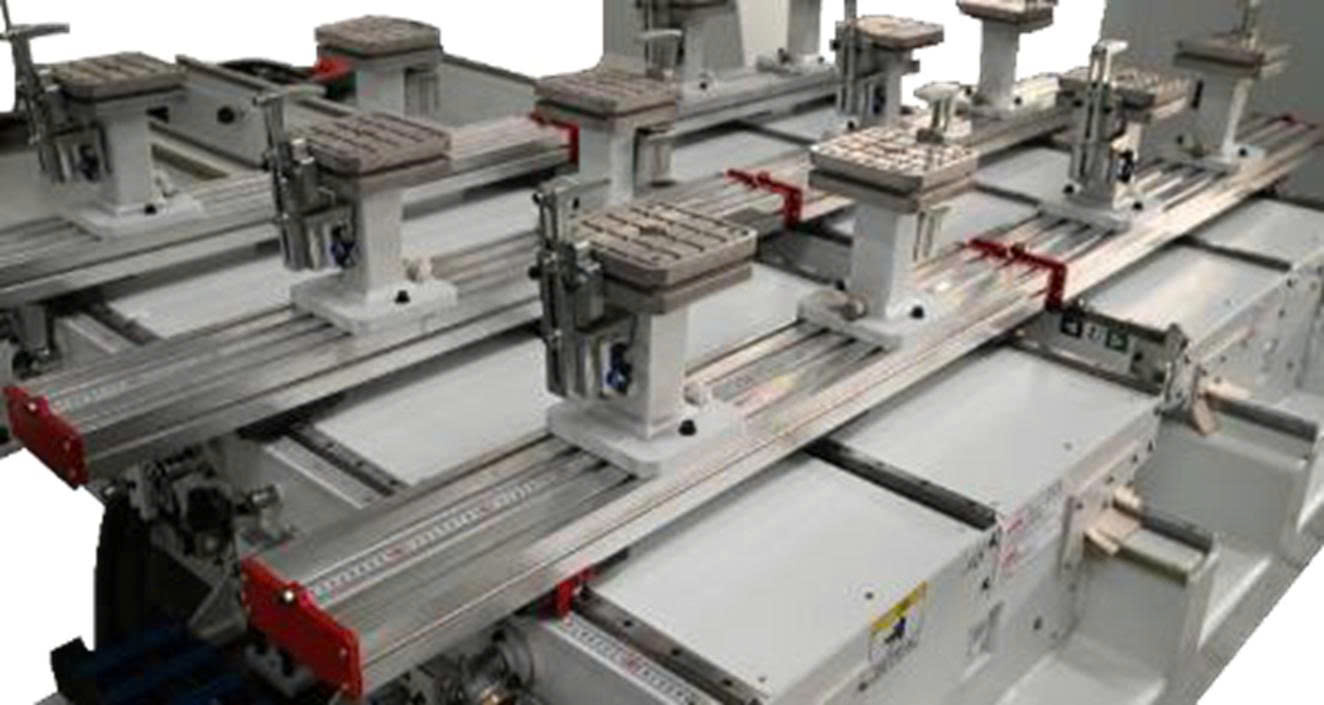

🧩 CÁC THÀNH PHẦN HOẠT ĐỘNG

Số bàn làm việc: 2 (vận hành độc lập)
Dầm hút chân không: 6 (3 mỗi bàn)
Xi lanh gá phôi: 12 chiếc
Miếng hút chân không: 12 chiếc
Linh hoạt xử lý phôi phức tạp

🧠 PHẦN MỀM CHUYÊN DỤNG

🔧 NX – Phần mềm lập trình hậu xử lý

Xuất mã G chính xác, tối ưu hóa chuyển động dao

🧠 ALPHA – Mô phỏng 5 trục cao cấp

Mô phỏng 3D toàn bộ máy, chi tiết gá, và đường dao
Kiểm tra va chạm trước khi gia công
Mô-đun OVERPASS tránh va chạm và tối ưu đường chạy
Tăng hiệu quả xử lý và đảm bảo an toàn

📦 Tính năng bổ sung:

Thư viện quy trình chuẩn: Khoan, Phay, Cưa, Cắt mộng, Đục lỗ…
Quản lý đồ họa thư viện dao
Gắn mã sản phẩm, mã chi tiết vào từng dự án
Kiểm tra giới hạn hành trình trục
Tự xây dựng cấu hình máy theo nhu cầu
Tùy chỉnh định dạng mã chương trình (header/footer)

🎯 ỨNG DỤNG

✔️ Gia công đồ gỗ cao cấp
✔️ Vật liệu nhựa kỹ thuật, composite
✔️ Gia công chi tiết khuôn mẫu, cơ khí chính xác
✔️ Xử lý chi tiết yêu cầu cao về độ cong và bề mặt 3D
