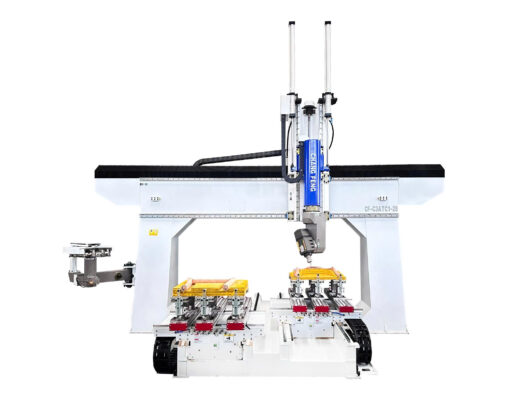

MÁY CNC 5 TRỤC THAY DAO TỰ ĐỘNG CF-C3ATC1-28 | MCB GỖ THƯỢNG NGUYÊN

Mã sp: CF-C3ATC1-28
Hãng Sản Xuất: CHANG FENG
Xuất Xứ: Trung Quốc
Tình Trạng: 100%
Bảo Hành: 12 Tháng

Chi tiết sản phẩm

🆕 THÔNG BÁO GIỚI THIỆU SẢN PHẨM MỚI

🔧 MÁY CNC 5 TRỤC THAY DAO TỰ ĐỘNG 100%

📌 HIỆU: CHANG FENG – XUẤT XỨ: TRUNG QUỐC
📌 MODEL: CF-C3ATC1-28

💡 THÔNG SỐ KỸ THUẬT CHÍNH

🔩 Hệ truyền động:

Trục X/Y/U: Truyền động bánh răng tiêu chuẩn mài nhập khẩu – đảm bảo chuyển động mượt và chính xác.
Trục Z: Trục vít me bi chính xác – ổn định và bền bỉ.

⚡ Tốc độ di chuyển:

Tốc độ tối đa các trục X/Y/U/Z: 60m/phút

🔁 Trục quay:

Trục A (đầu xoay): Quay liên tục
Trục C: Xoay góc ±380°

⚙️ Thông số cơ khí:

Điện áp làm việc: 380V – 3 pha – 50Hz
Công suất lắp đặt: 28KW
Ống hút: 16mm – Cáp đầu vào: 10mm²
Tổng trọng lượng máy: ~6 tấn

🛠️ Hệ thống khí nén:

Áp suất làm việc: 6 bar
Tích hợp: Bộ lọc – Bộ điều áp – Bộ bôi trơn – Bộ kiểm soát áp suất tối thiểu
Thiết kế khí nén tập trung, dễ bảo trì và kiểm soát

🌡️ Môi trường lắp đặt:

Nền móng: Yêu cầu nền bê tông chắc chắn
Nhiệt độ hoạt động: 5℃ – 40℃, nhiệt độ trung bình 24h không vượt quá 35℃
Độ ẩm: 30% – 95%

⚙️ CẤU HÌNH PHẦN CỨNG NỔI BẬT

🔩 Trục chính:

Công suất: 12KW
Tốc độ tối đa: 24.000 vòng/phút
Chuẩn trục: HSK63F

⚡ Hệ Servo cao cấp:

Giá trị tuyệt đối, không cần về gốc sau khi bật lại nguồn
Tự ghi nhớ vị trí, độ an toàn cao
Động cơ không chổi than, truyền động nhanh, không cần bảo trì

🔌 Biến tần:

15KW – điều khiển độc lập từng trục

💻 Hệ thống điều khiển:

Hỗ trợ RTCP – bám theo đầu công cụ
Giao diện hỗ trợ bàn phím & chuột, thân thiện người dùng

🛢️ Bôi trơn tự động:

Điều khiển bằng phần mềm
Định lượng & định thời tự động, nạp dầu thông minh

🧭 Ray dẫn hướng & vít me:

Ray trượt chịu tải 4 hướng, độ cứng cực cao
Vít me bi có thể tải trước → giảm khe hở trục, tăng độ cứng và chính xác

🔌 Thiết bị điện:

Toàn bộ rơ-le, công tắc, cầu dao dùng linh kiện SCHNEIDER (Pháp) – an toàn, bền bỉ

🧰 Ổ chứa dụng cụ:

Loại tự động thay dao kiểu đĩa
Sức chứa: 10 vị trí – Đầu kẹp ER40-HSK63F

💨 Bơm chân không:

2 bơm Orleba – Đài Loan Shanggang KVE80
Công suất: 2.2KW x 2 – cánh gạt quay mạnh mẽ

🔄 Cụm trục quay:

Trục A & C dùng động cơ servo kép
Kết hợp bộ giảm tốc Cycloidal chống sốc, rơ thấp
Đảm bảo chuyển động mượt, định vị chính xác cao

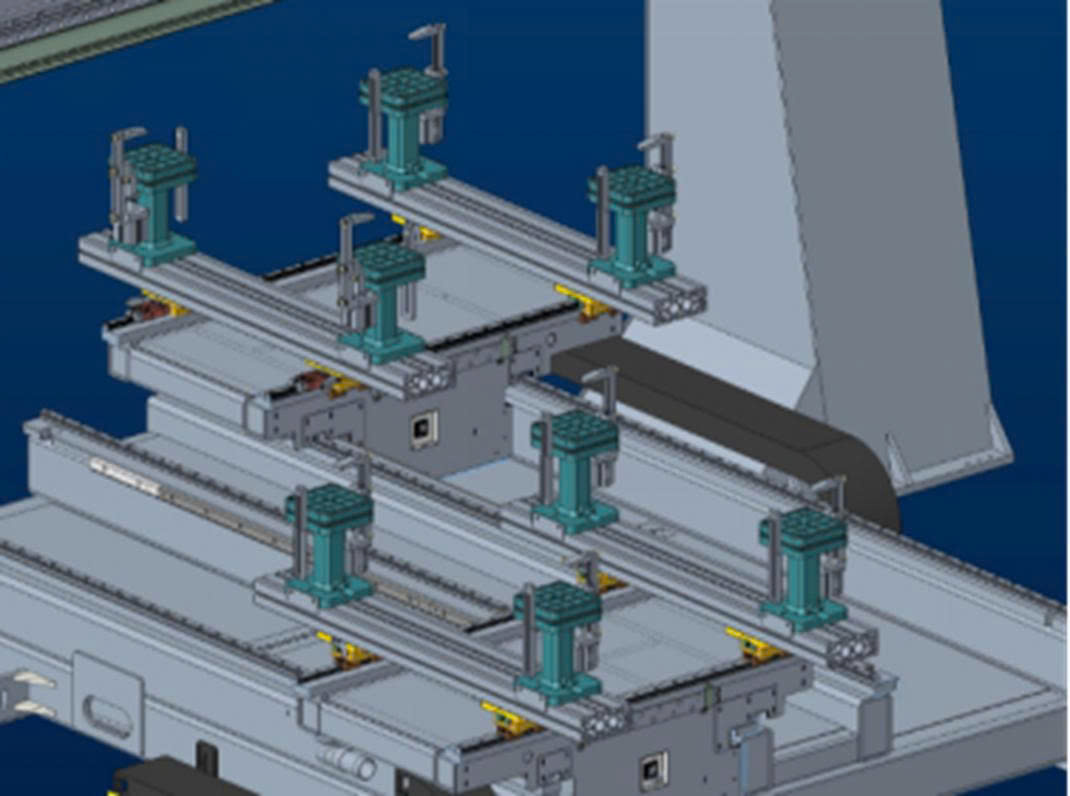

🧩 LINH KIỆN GIA CÔNG

Bàn làm việc: Kẹp bằng chân không và khí nén
Cho phép gia công nhiều chi tiết phức tạp đồng thời

Thành phần	Số lượng
Dầm chân không	2×2 bàn
Xi lanh kẹp phôi	8
Cốc hút chân không	8

🧠 PHẦN MỀM CẤU HÌNH CAO CẤP

🧩 Phần mềm lập trình hậu xử lý:

UG Post hoặc Alphacam – hỗ trợ xuất mã G tối ưu
Dễ dàng kết nối và vận hành máy CNC 5 trục

🔍 Mô phỏng nâng cao với phần mềm ALPHA chính hãng:

Mô phỏng 3D toàn bộ máy: máy, đồ gá, dao, chi tiết
Phát hiện va chạm và sai sót lập trình trước khi chạy thực tế
Mô-đun OVERBRIDGE – bắc cầu đường chạy dao, tránh va chạm, rút ngắn hành trình

🧰 Tính năng tiêu chuẩn:

Mô-đun tự động tạo đường chạy cho: Khoan – Phay – Cắt – Đục lỗ – Cưa – Mộng
Quản lý thư viện dao đồ họa, dễ dàng gán và gọi dụng cụ
Gắn mã sản phẩm, mã chi tiết vào từng dự án
Kiểm tra giới hạn hành trình, cảnh báo trước khi chạy G-code
Cho phép tự xây dựng cấu hình máy, thiết kế header/footer mã chương trình theo ý muốn

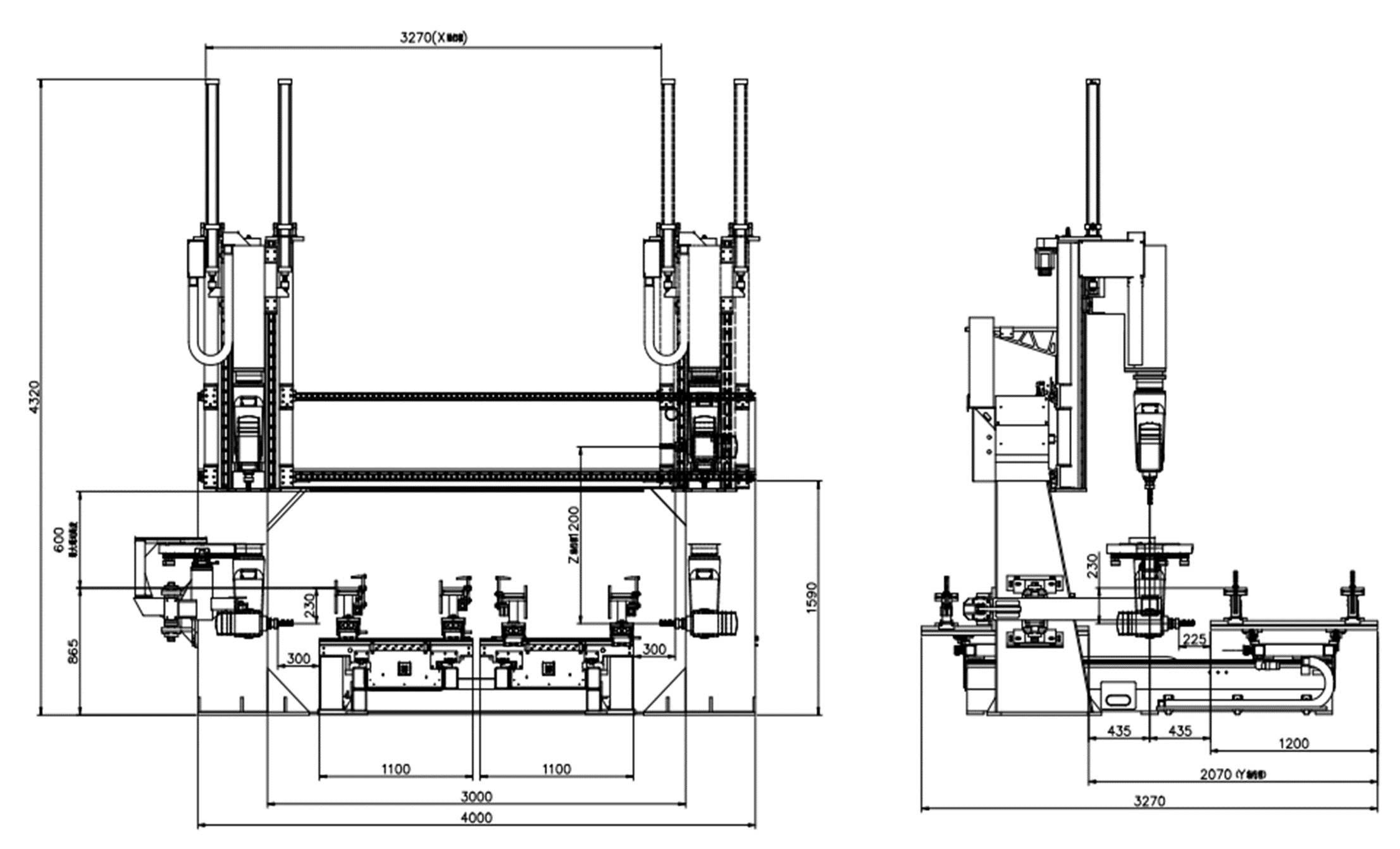

📐 V. SƠ ĐỒ BỐ TRÍ LẮP ĐẶT

(Vui lòng liên hệ để nhận bản vẽ sơ đồ lắp đặt chi tiết phù hợp với không gian xưởng)

🎯 ỨNG DỤNG

✔️ Gia công nội thất cao cấp
✔️ Xử lý nhựa kỹ thuật, gỗ công nghiệp
✔️ Gia công chi tiết khuôn mẫu, linh kiện cơ khí chính xác
✔️ Phù hợp các yêu cầu cao về bề mặt cong 3D, đường cắt phức tạp
