MÁY CNC 5 TRỤC CF-MASTERT4-28 | MCB GỖ THƯỢNG NGUYÊN

Mã sp: CF-MASTERT4-28
Hãng Sản Xuất: CHANG FENG
Xuất Xứ: Trung Quốc
Tình Trạng: 100%
Bảo Hành: 12 Tháng

Chi tiết sản phẩm

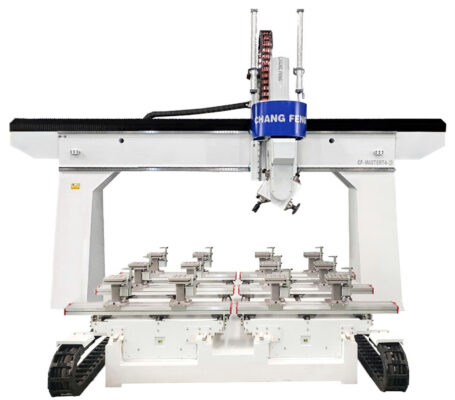

🏭 GIỚI THIỆU MÁY CNC 5 TRỤC – CHANG FENG CF-MASTERT4-28

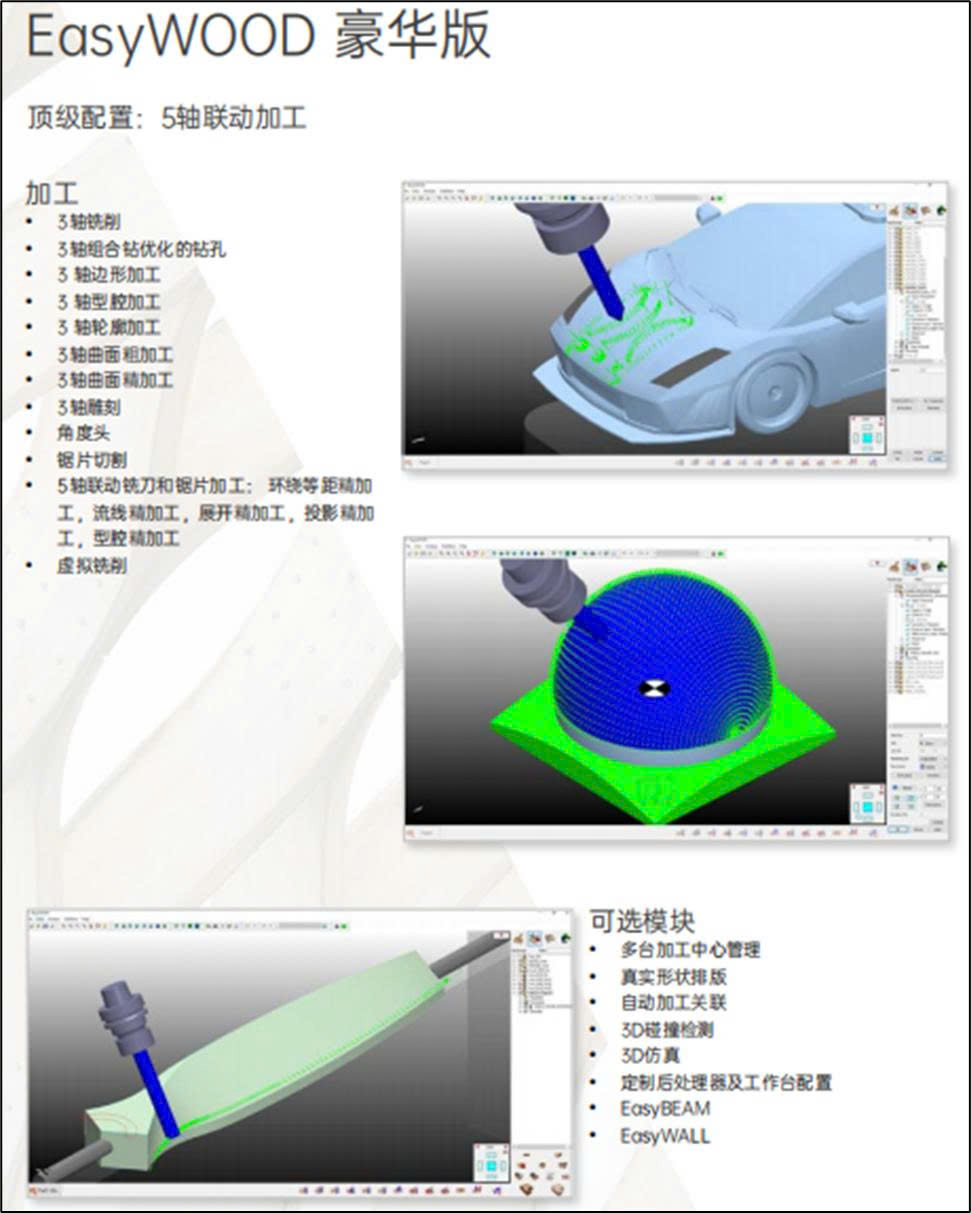

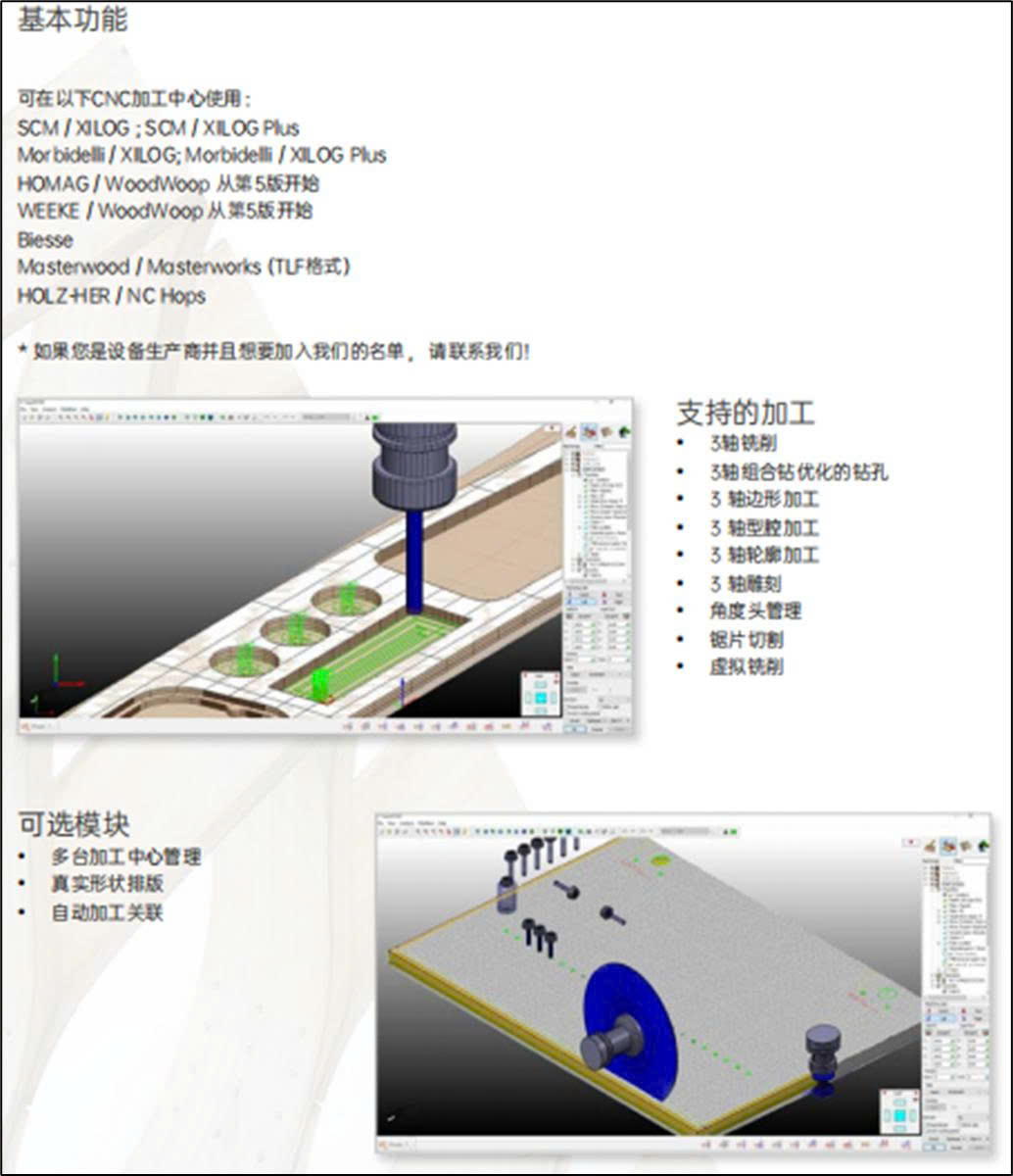

100% MÁY MỚI | CẤU HÌNH CAO CẤP: OSAI + YASKAWA + DDX DELUXE

HIỆU: CHANG FENG – XUẤT XỨ: TRUNG QUỐC

✅ TỔNG QUAN SẢN PHẨM

CHANG FENG CF-MASTERT4-28 là dòng máy CNC 5 trục cao cấp với cấu hình mạnh mẽ, được thiết kế chuyên dụng cho các ứng dụng gia công 3D phức tạp, hiệu suất cao và độ chính xác tuyệt đối. Máy tích hợp các linh kiện từ châu Âu, Nhật Bản và Đài Loan, phù hợp với các xưởng sản xuất gỗ công nghiệp, composite, nhựa kỹ thuật và các vật liệu tương tự.

🧱 CẤU TRÚC CƠ KHÍ VÀ CÔNG NGHỆ SẢN XUẤT

Thân máy được hàn tích hợp, chắc chắn, hấp thụ rung động và duy trì độ ổn định tuyệt đối.
Trục X: Cấu trúc cổng trục gia cố gân bên trong, thanh dẫn rộng và khung máy lớn giúp đảm bảo độ ổn định khi hoạt động tốc độ cao.
Trục Y: Cấu trúc bàn đôi hàn vuông với độ cứng cao, chống biến dạng.
Trục Z: Thiết kế chắc chắn, đảm bảo trượt mượt và ổn định khi đầu cắt quay quanh trục A và C.

💻 HỆ THỐNG ĐIỀU KHIỂN & VẬN HÀNH

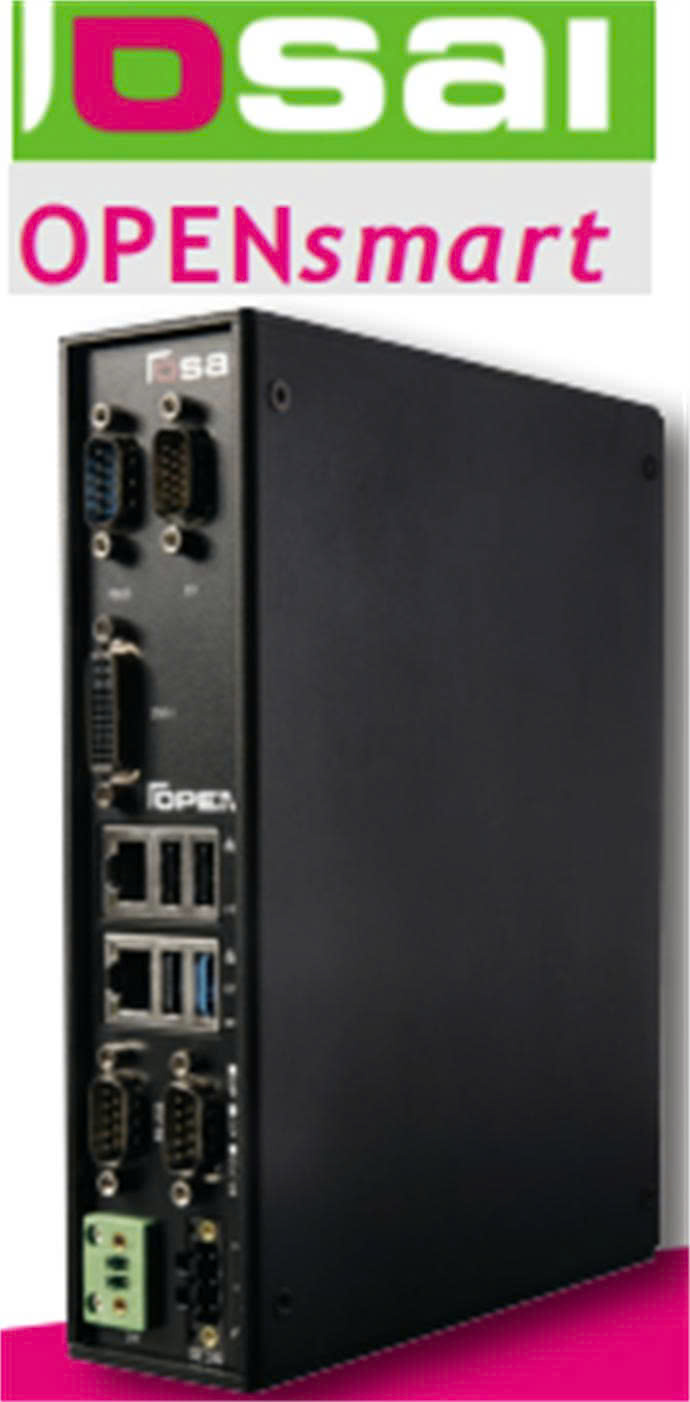

Hệ thống điều khiển số OSAI OPENsmart – giao diện máy tính Windows hiện đại, tốc độ nội suy 2ms, hỗ trợ tối đa 16 trục, 8 trục nội suy.

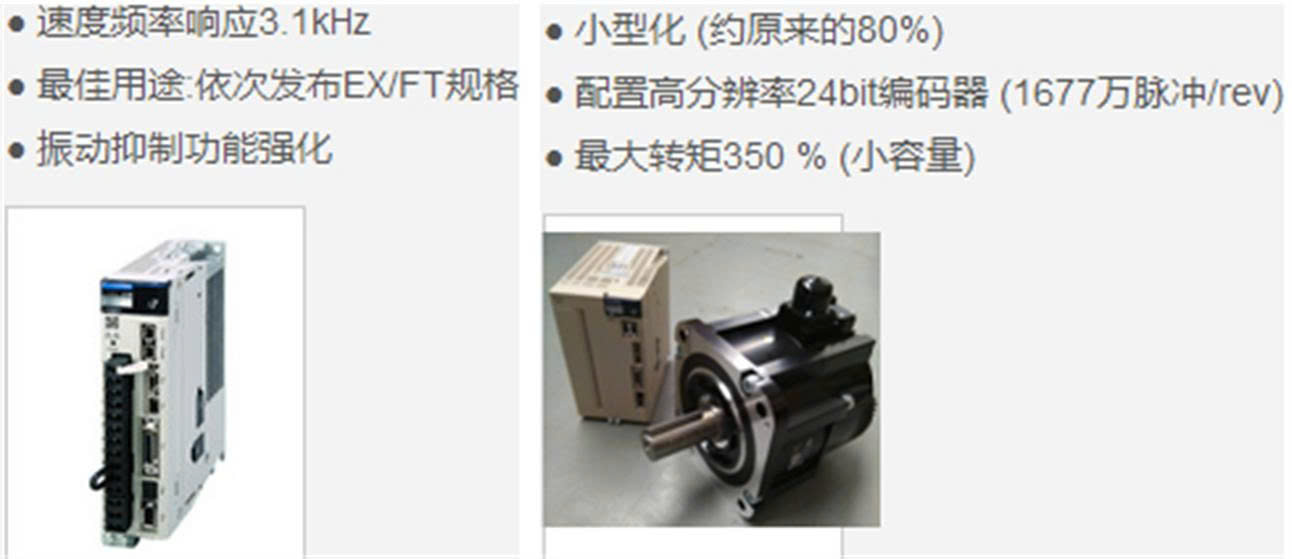

Servo & Bộ điều khiển: YASKAWA (Nhật Bản) – Tính năng “không cần điều chỉnh” độc quyền, vận hành ổn định với tải lớn gấp 30 lần.
PC vận hành 5 trục:
- CPU: Intel Core i5-14400F
- RAM: DDR5 16GB
- Ổ cứng SSD: 512GB PCIe 4.0
- Card đồ họa: Intel DG1 4GB
- OS: Windows 11

🔩 HỆ THỐNG TRUYỀN ĐỘNG & DẪN HƯỚNG

Trục X/Y/U: Truyền động bằng thanh răng xoắn mài cấp cao, vật liệu thép hợp kim nhập khẩu.
Trục Z: Dùng vít me bi chính xác cao, vòng bi tiếp xúc góc hiệu suất cao.
Ray dẫn hướng: Rexroth – Đức.

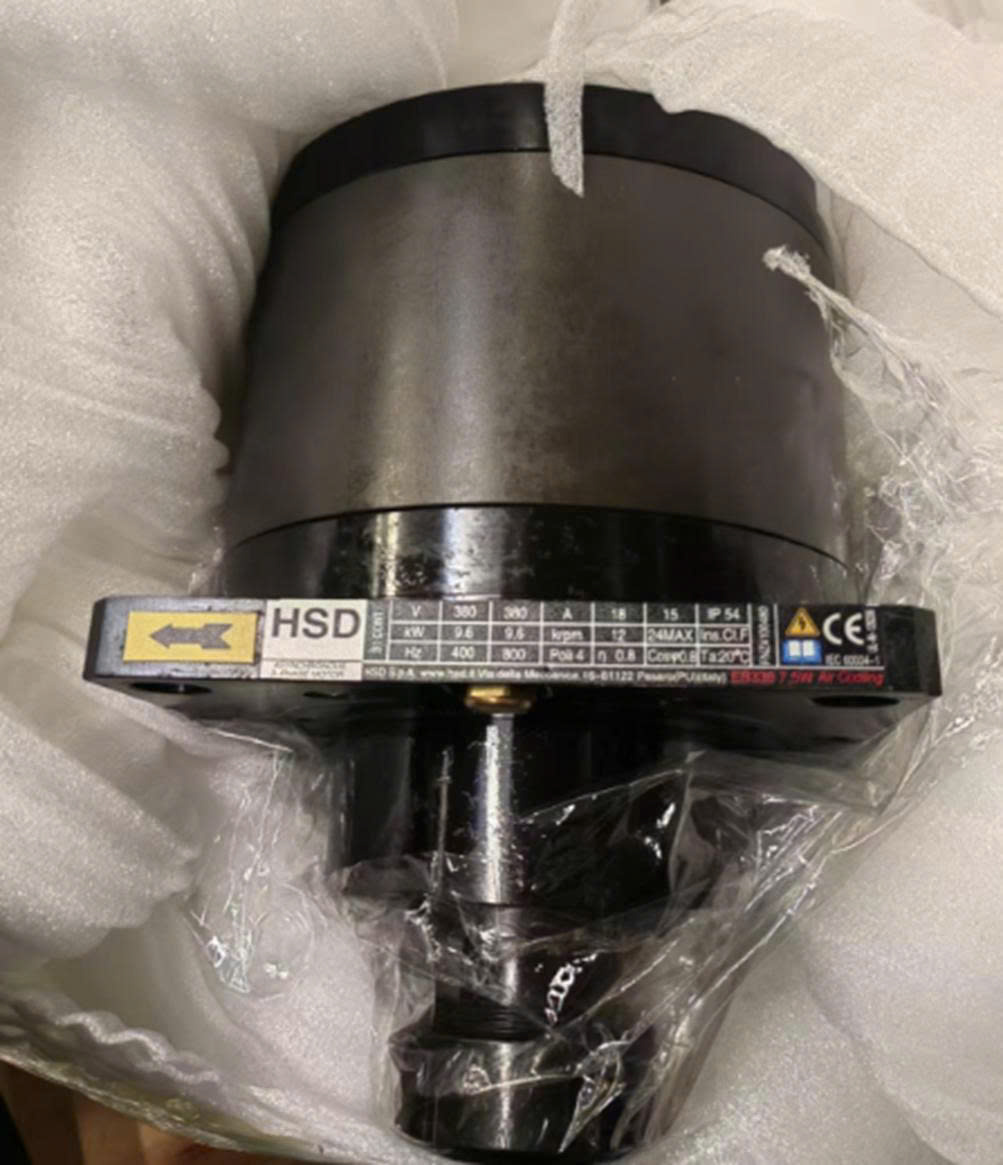

Động cơ trục chính: 4 động cơ HSD (Ý) – công suất mỗi motor: 9.6kW, tốc độ tối đa 24.000 vòng/phút, thay dao thủ công (giá đỡ dao 4×ER40).

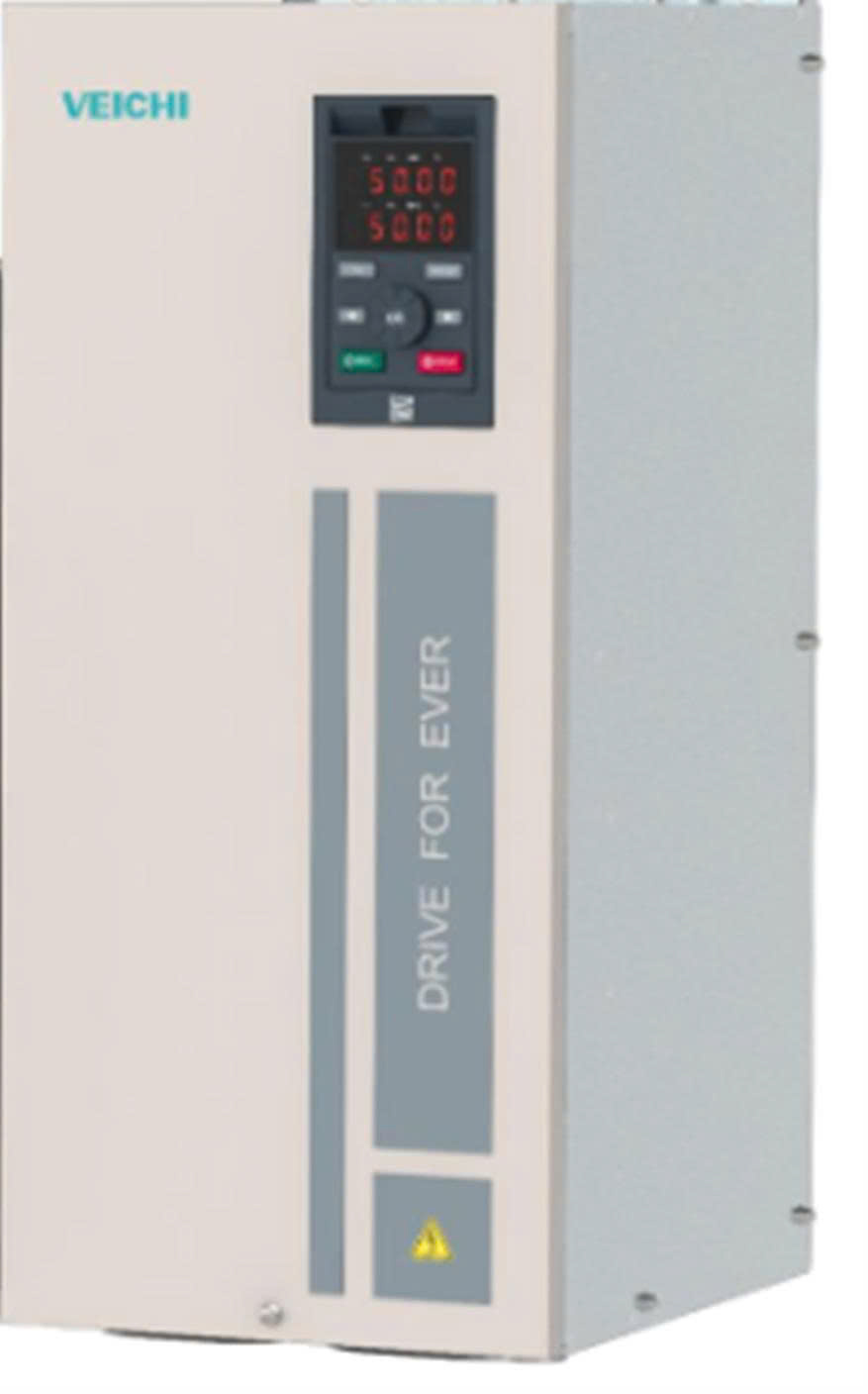

Biến tần điều khiển: 11kW × 4 – tốc độ thay đổi mượt mà, tăng tốc nhanh, tiết kiệm năng lượng.

🛠️ KHẢ NĂNG GIA CÔNG

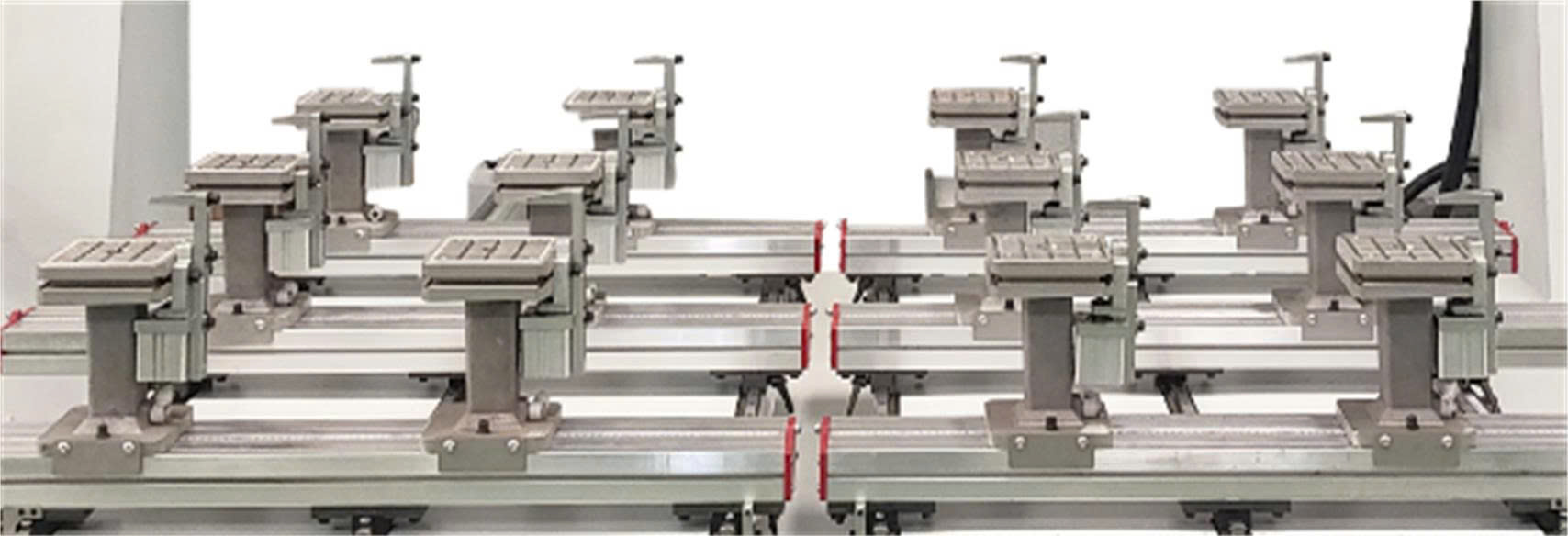

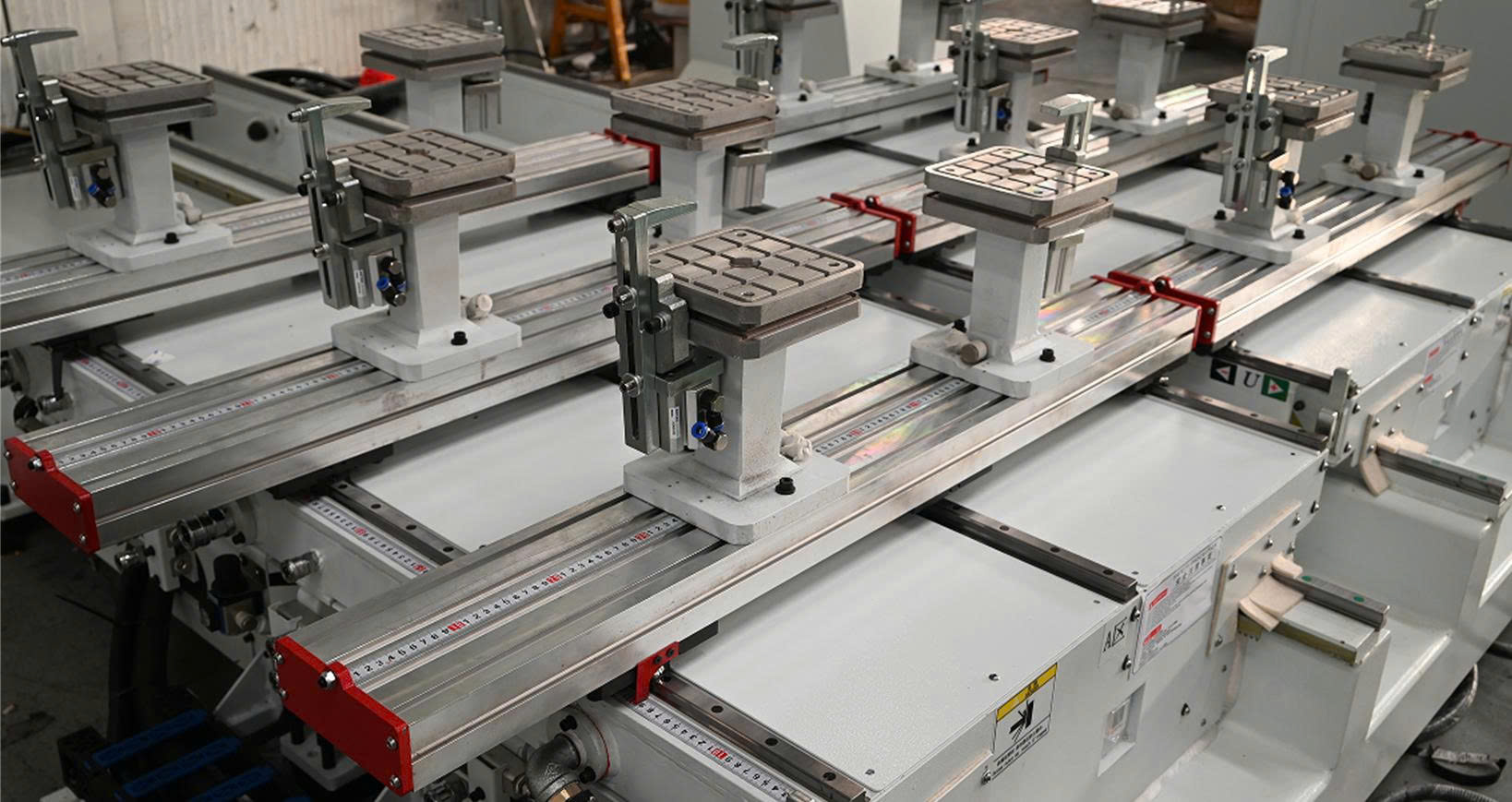

Bàn làm việc linh hoạt cao:
- 2 bàn độc lập dễ dàng nạp/xả phôi
- Có thể kết hợp thành 1 bàn lớn để gia công phôi kích thước lớn
- Gá kẹp bằng xi lanh khí + hút chân không
Kích thước bàn: 1200 × 1500 mm
Khoảng cách giữa 2 cột máy: 3000 mm
Trục quay:
- Trục A: xoay liên tục
- Trục C: quay đến 380 độ

📊 THÔNG SỐ KỸ THUẬT

Hành trình:
▪️ Trục X: 3600 mm
▪️ Trục Y: 2300 mm
▪️ Trục U: 2300 mm
▪️ Trục Z: 1000 mm
Tốc độ dịch chuyển tối đa:
▪️ Trục X/Y/U: 70 m/phút
▪️ Trục Z: 60 m/phút
Công suất lắp đặt: 50 kW
Nguồn điện: 380V – 3P – 50Hz
Kích thước lắp đặt máy: 4900 × 5000 × 3270 mm
Khối lượng tổng thể: ~7 tấn

💨 HỆ THỐNG HÚT VÀ KHÍ NÉN

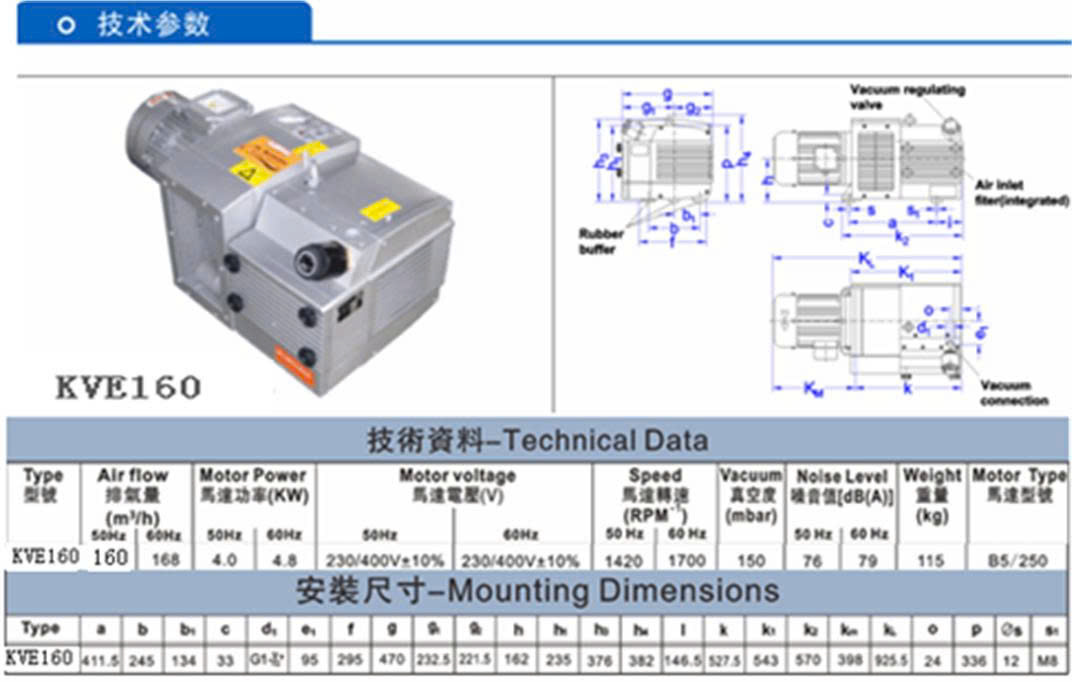

Bơm hút chân không: Europa – Đài Loan, model KVE160 × 2 (5.5HP)
Khí nén: AirTac – Đài Loan
▪️ Áp suất khí: 6 bar
▪️ Bộ lọc, điều áp, tra dầu tự động

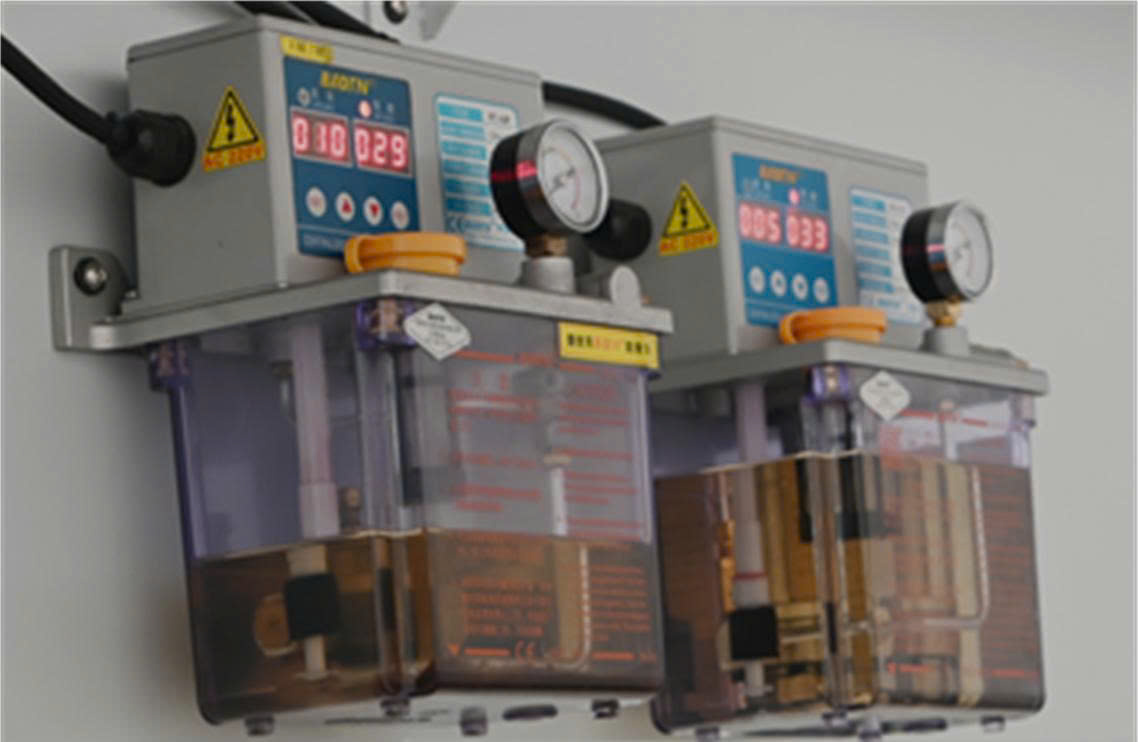

Hệ thống bôi trơn tự động: Toàn bộ ray dẫn hướng và vít me được bôi trơn định kỳ, hiển thị kỹ thuật số.

🔌 TỦ ĐIỆN & AN TOÀN

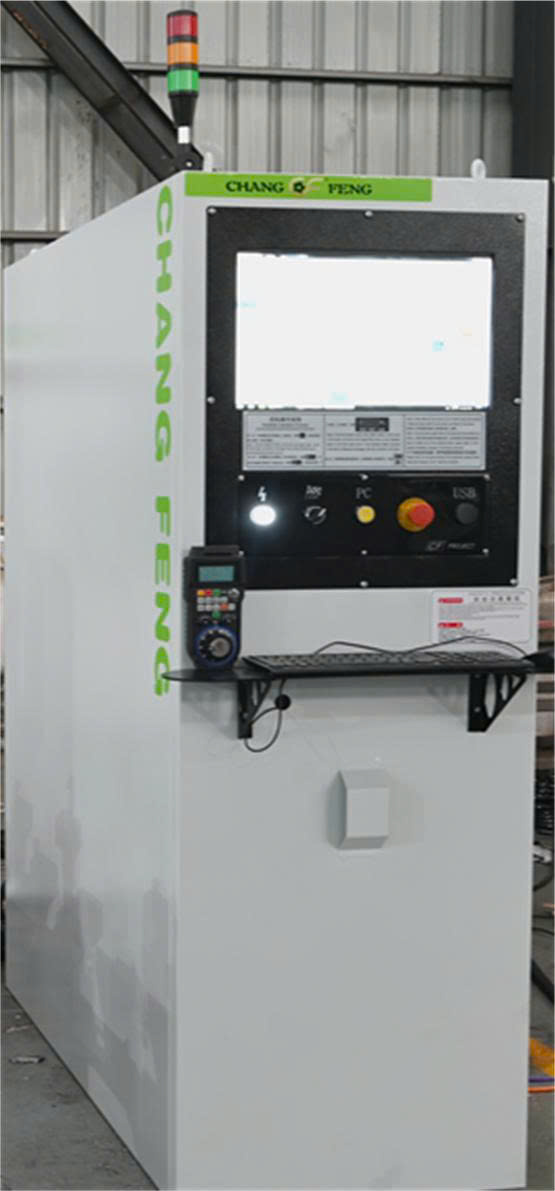

Tủ điều khiển điện IP55 đặt cạnh phải máy, có hệ thống làm mát bằng điều hòa.

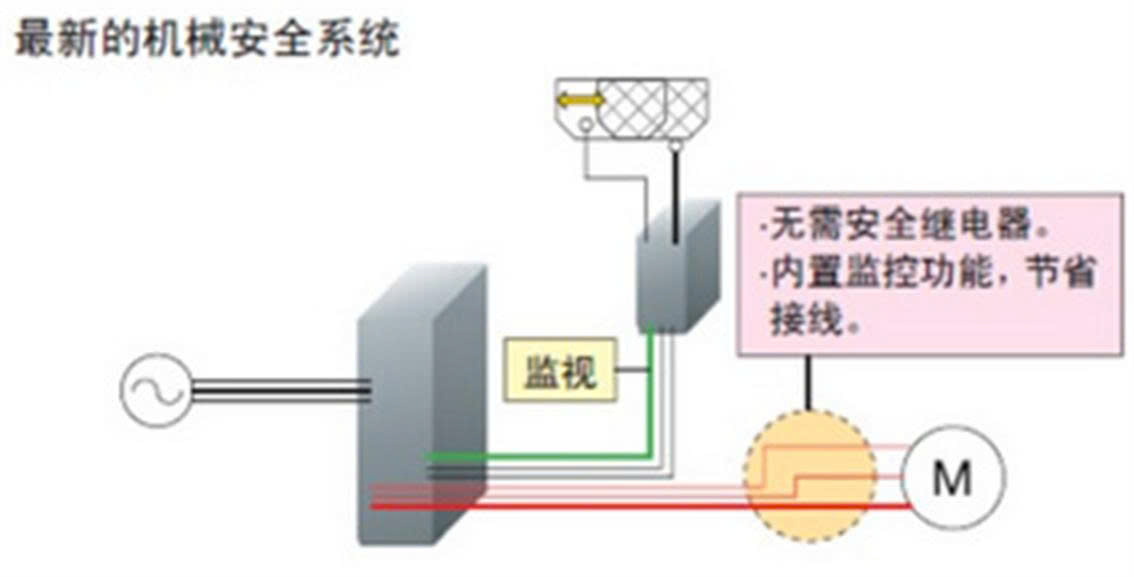

Tích hợp công tắc dừng khẩn cấp, rơ le bảo vệ
Dây cáp tốc độ cao chống dầu, xích kéo bền bỉ
Công tắc điện: Schneider – Pháp
